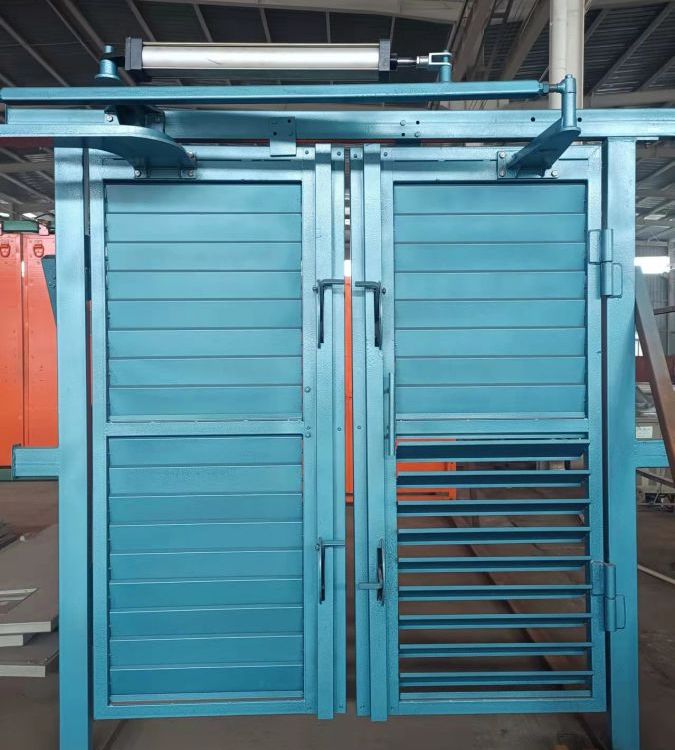

气动无压调节风门由气源箱和控制箱两部分组成。整个系统中不得有任何电路器件，避免在有毒有害气体异常区域存在安全隐患。行人和矿车通过时由该气控装置实现风门的启闭，同时，配套机械闭锁装置。

气动无压调节风门使用环境条件
a.环境温度：周围环境温度－25℃～30℃
b.海拔高度：+1000m～+3000m
c.相对湿度：周围空气平均相对湿度不大于95％（25℃）
d.使用环境：使用在有瓦斯和煤尘爆炸危险的场所
e.大气压力：0～3000Pa
f.风   速 ：0.15～8m/s

g.巷   道 ：平巷或坡度≤30°的巷道内

气动无压调节风门运行说明
1、正常通过
1）行人到达A门时，按动A门气控箱的绿色开门按钮，若B门此时处于关闭状态时，其信号经控制箱处理后输出，直接控制A门气缸开启风门A，同时发送闭锁信号至B门控制箱，对B门进行强制闭锁， B门不能再开启；A门绿色指示灯亮，语音提示“开门已打开，请关闭风门”，B门红色指示灯亮，语音提示响起。
2）行人通过A门后须按动A门气控箱的红色关门按钮关闭风门A，其信号经控制箱处理后输出，直接控制A门气缸关闭风门A， A门完全关闭之后，控制箱闭锁信号方可自行断开，B门才可以开启（严禁出现A门关闭剩余100mm或50mm未关严时，B门能够打开，造成监控系统上显示风门双开报警的现象，一旦出现该问题，乙方必须安排技术人员在48小时内到现场解决问题，否则，对甲方造成的影响及后果由乙方全部承担）。
3）行人反向通过时，操作及控制步骤同上。
2、紧急及异常通过
1）当有紧急情况发生需紧急解除闭锁进行开门时，或风门及气控装置发生异常情况无法正常开门时，可拉开A门气源箱或控制箱上任一应急泄压手拉阀，即可手动拉开风门A，拉开B门气源箱或控制箱上任一应急泄压手拉阀，即可手动拉开风门B。
2）应急泄压手拉阀被拉出时，该道风门的气控装置将完全失效，同时，气控装置的闭锁功能将完全失效。
3）如要恢复气控装置，需将该道风门的气源箱及气控箱上的应急泄压手拉阀全部推回复位，气控装置将自动恢复至紧急泄压前的正常运行状态，闭锁功能将自动恢复。
4）除气控闭锁装置外，要求每组风门同时配备机械闭锁装置，在气控装置关闭或失效时，确保风门仍然能够实现闭锁。
